SSL UMD192: entender Dante, MADI y USB cuando el sistema ya no es pequeño

SSL UMD192 es uno de esos productos que, siendo sincero, pasan bastante desapercibidos… hasta que los necesitas. Y cuando los necesitas, normalmente ya estás metido en un sistema demasiado grande como para improvisar soluciones rápidas. Hablo de entornos donde conviven Dante, MADI y grabación por USB, con muchos canales, prioridades distintas y muy poco margen de error.

No es una interfaz pensada para “sonar mejor”. Su papel es otro: poner orden en sistemas complejos. Y en directo, broadcast o estudios grandes, eso suele ser mucho más importante de lo que parece.

La gracia de una unidad no está solo en lo que conecta hoy, sino en que permite crecer el sistema sin rehacerlo mañana.

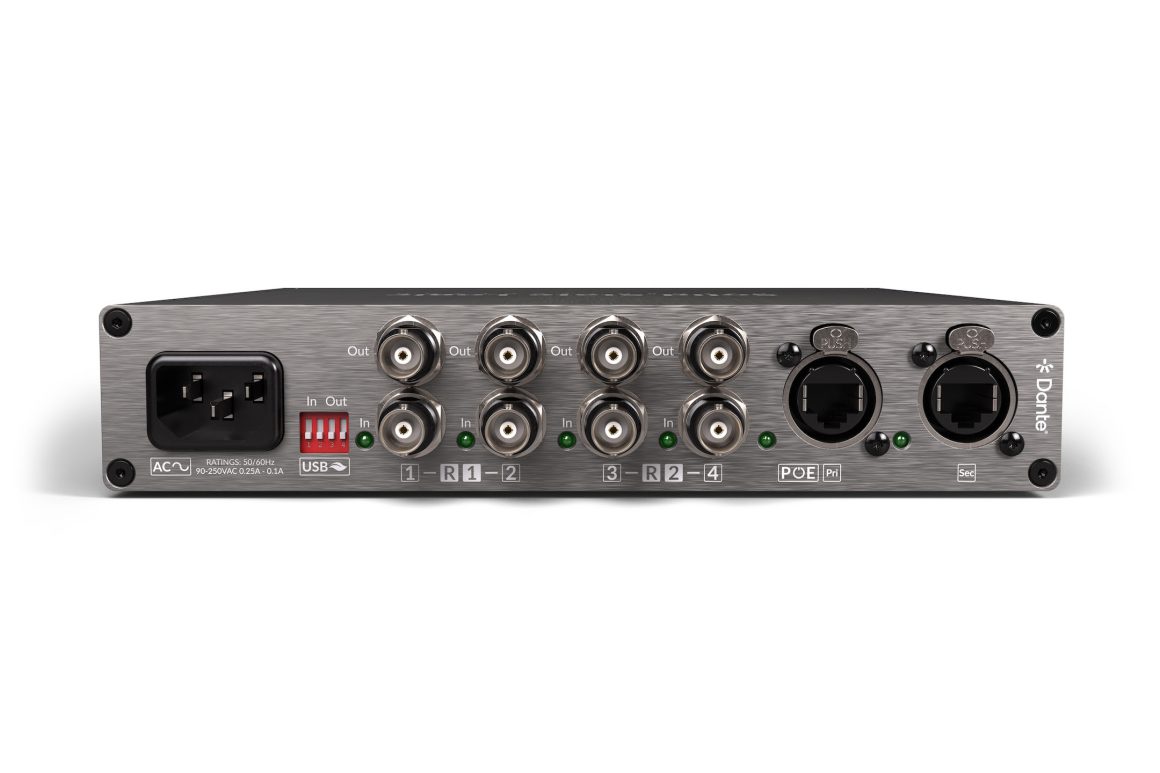

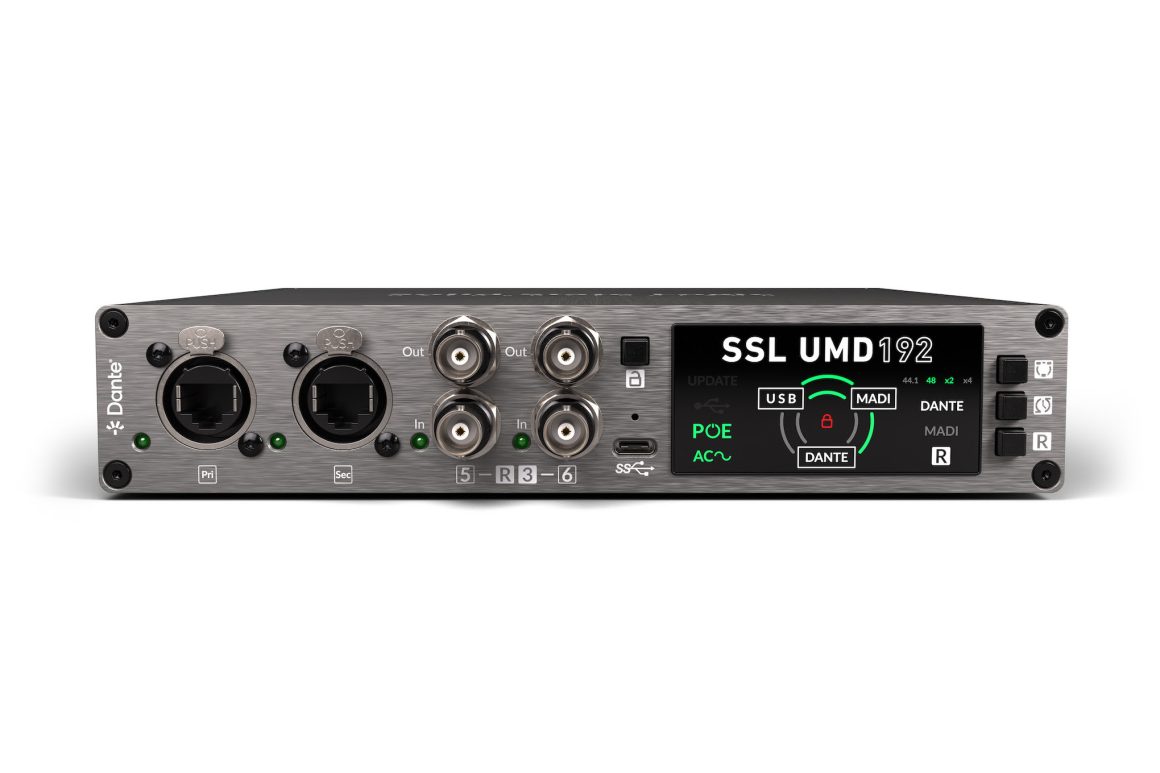

Desde el panel trasero hasta la pantalla frontal, todo en la UMD192 está pensado para mostrar estado y facilitar integración en sistemas complejos.

Cuando el problema no es el audio, sino el formato

En muchos sistemas profesionales el audio ya funciona bien. Las consolas hacen su trabajo, la red está montada y el ordenador cumple su función. El lío empieza cuando esos mundos no se entienden entre sí.

Lo he visto muchas veces:

• MADI sigue ahí porque es fiable y lleva años funcionando
• Dante es imprescindible para flexibilidad y escalado
• El ordenador entra casi “con calzador” para grabar o reproducir

El resultado suele ser una cadena de cajas, conversiones y ruteos que funcionan… hasta que dejan de hacerlo. Y normalmente no avisan.

Ahí es donde una unidad como la UMD192 empieza a cobrar sentido.

Una pieza de infraestructura, no una interfaz más

Más que pensarla como interfaz, yo la veo claramente como pieza de infraestructura. Una caja que no compite con la consola ni con la red, sino que las conecta entre sí de forma lógica.

USB, MADI y Dante pueden intercambiar audio en ambos sentidos, manteniendo sincronía, estabilidad y control del reloj. Aquí no hablamos de setups pequeños: hablamos de sistemas capaces de mover hasta 192 canales simultáneos, sin trucos ni soluciones a medias.

En macOS el planteamiento es especialmente limpio, funcionando de forma nativa vía Core Audio. En Windows, el uso de driver ASIO de SSL entra dentro de lo esperable en este tipo de hardware profesional.

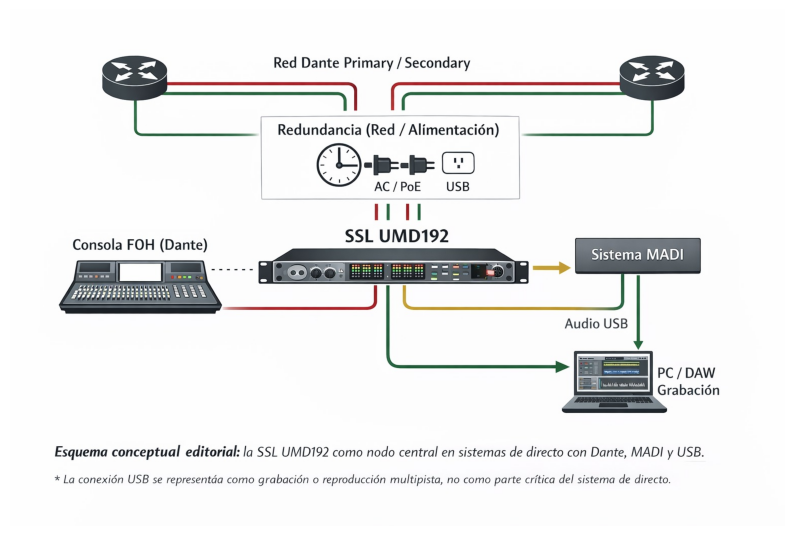

Esquema 1 — Directo / concierto

En un sistema de directo, la SSL UMD192 actúa como nodo central, conectando una consola FOH en Dante, sistemas MADI y un ordenador dedicado a grabación multipista por USB. El esquema ayuda a entender cómo integrar estos formatos sin convertir el ordenador en un punto débil del sistema.

Notas técnicas importantes:
* Esquema conceptual editorial, no un diseño de red definitivo.
* La redundancia Dante depende de la infraestructura de red completa.
* USB se representa como grabación/reproducción, no como backbone principal.
* La gestión de reloj se simplifica para facilitar la lectura. En este tipo de sistemas, la elección de la fuente de reloj es tan importante como el propio ruteo, y debe definirse desde el diseño inicial del sistema.

Redundancia pensada para cuando las cosas se tuercen

Aquí se nota que el diseño viene del mundo broadcast. La redundancia no se queda solo en la red: alimentación y sincronía también forman parte del planteamiento. AC, PoE o USB no están ahí por comodidad, sino para diseñar sistemas donde un fallo no implique parar todo.

Este tipo de decisiones no se valoran leyendo una ficha técnica, sino cuando el sistema lleva horas funcionando… o cuando algo falla y, aun así, todo sigue en pie.

Esquema 2 — Estudio / broadcast / postproducción

En entornos de estudio y broadcast, la SSL UMD192 funciona como puente estable entre sistemas MADI heredados, redes Dante modernas y estaciones de trabajo por USB. El esquema muestra cómo integrar distintos formatos sin rehacer la infraestructura existente.

Notas técnicas importantes:
* Esquema conceptual orientativo, no una instalación cerrada.
* El reloj puede configurarse desde Dante o MADI según el sistema.
* No se representan fuentes externas de wordclock para simplificar.
* El objetivo es explicar el rol de la UMD192, no el cableado exacto.

¿Para qué ritmo de trabajo tiene sentido todo esto?

No es para todo el mundo. Si trabajas en producciones pequeñas o medianas, probablemente nunca la necesites. Pero si estás en directo de gran formato, broadcast, postproducción o estudios con sistemas híbridos, una unidad así deja de ser un lujo y pasa a ser una herramienta de simplificación.

Cuando una caja desaparece, suele ser buena señal

Lo más interesante de la UMD192 es que no intenta llamar la atención. No hay pantallas espectaculares ni fuegos artificiales. Todo está orientado a estado, control y fiabilidad.

No va a cambiar cómo suena tu mezcla.
Pero sí puede cambiar cómo entiendes y diseñas tu sistema.
