Interesante lo que nos cuentan desde E-licktronic para todos aquellos que desean tener una caja de ritmos Roland TR-909. Y es que si eres un manitas proponen un kit de piezas para construir tu propio clon de este instrumento mítico. El nombre de esta Roland casera es Nava v1.0.
La web nos dice que el circuito analógico de la caja es calcado al de la original utilizando la mayoría de sus componentes originales, cambiando ciertos aspectos del secuenciador para buscar un enfoque más intuitivo.
Lo de todo es que muestran un vídeo para que comprobemos que el invento funciona.
Si te ves con fuerza y maña como si esto fuera un Bricomanía electrónico aquí dejamos los componentes que necesitarías y las características de Nava v1.0.
Componentes del kit:

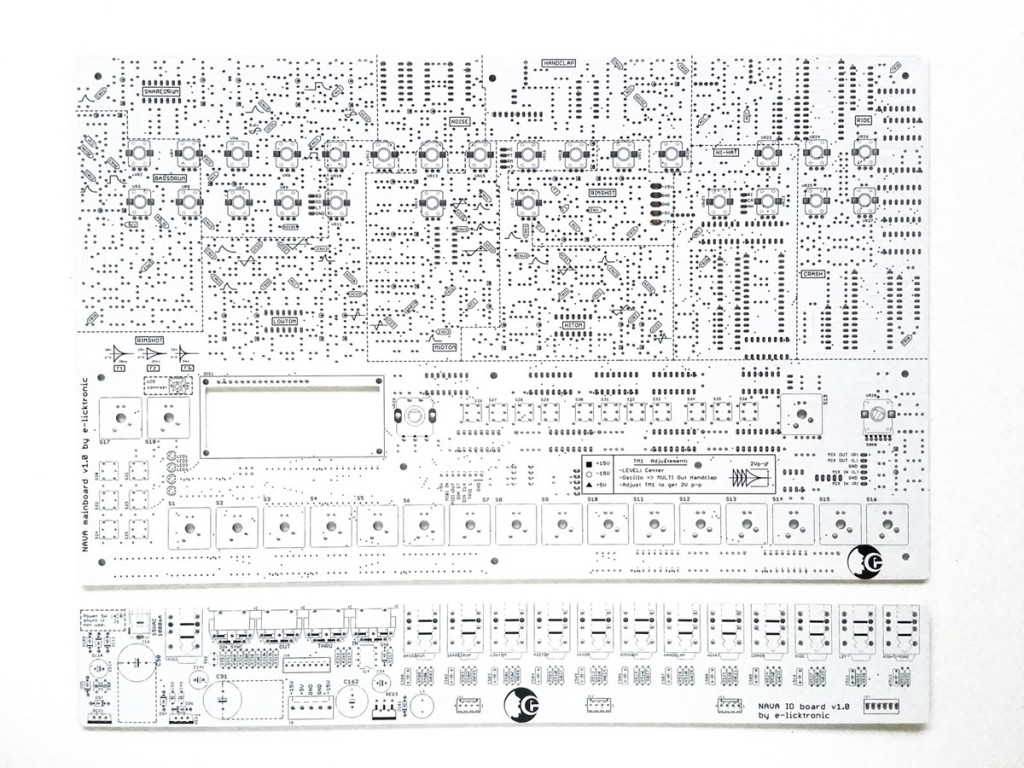

-2 x PCBs: the Mainboard and the IO Board
-The µC, a Atmega1284P pre programmed with Firmware Nava v1.0
-3x program EPROM 27C256 with the sound of HitHat, Crash and Ride as those present in the original TR-909.
-36 x M5218L Mitsubishi. Those are the origianl TR-909 OPA
-2 x HD14006BP 18 Bit static shift register used to Noise generator
-1 x AN6912 Quad comparator. HandClap envelop generator identical to that of TR-808.
-1 x BA6110. This is the only component that we have replaced the original TR-909. The original HandClap VCA is a BA662 manufactured by Roland, but today very expensive and rare. After several sound comparisons and operating the BA6110 makes an excellent substitute for BA662.
-19 x 2SA1115-F PNP transistors
-56 x 2SC2603-F NPN transistors
-4 x 2SA798 PNP Monolithic Transistor Pair
-2 x 2SD1469 NPN Small signal transistor
-2 x 2SC2878 NPN Epitaxial transistor for muting application
-27 x Potentiomètres Potentiometers (all necessary controls for the construction of Nava v1.0)
-19 x Cherry switches with whites caps
-17 x illuminated square tact switches
Estas serían las características del clon:
-128 Rhythm patterns from 1 to 16 steps
-16 tracks of 999 measures
-1 external instrument track by pattern that can store 99 notes like SH101 sequencer style.
-A Midi keyboard mode allow you to play external Midi device
-Multi out for each instruments
-Individual accent for BD, SD, LT, MT, HT, RS, HC and CH
-A total accent track
-Master out (L/R Mono) 6Vp-p 1Kohm
-tempo 30 – 250 Bpm
-7 shuffle levels
-4 scales (1/8t, 1/16, 1/16t and 1/32)
-4 sequencer directions (forward, backward, ping-pong and random)
-Easy copy and paste pattern function
-Shift left or right the entire pattern or individual instrument
-In/Out/Thru Midi
-DinSync 24ppqn Out
-Trig Out 2ms +5V
